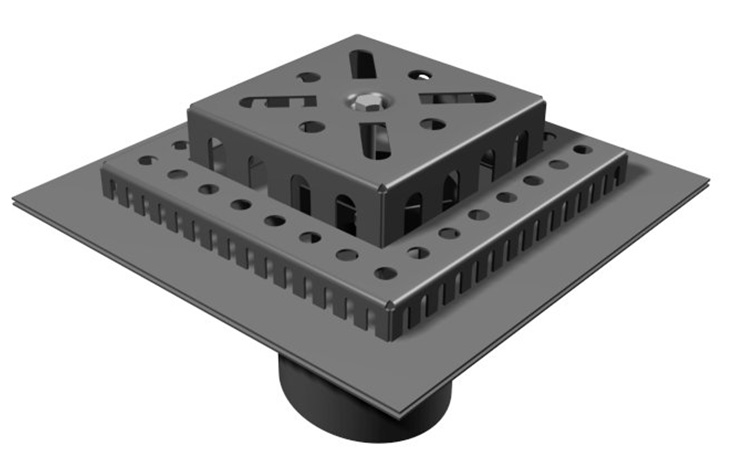

Mostné odvodňovače Vlček-KOGA - moravka®

mostný odvodňovač pre železničné mosty so štrkovým lôžkom

Spoločnosť KOGA Bau s. r. o. ako člen združenia Vlček-KOGA je exkluzívnym zástupcom celého sortimentu mostných odvodňovačov spoločnosti Vlček Solution s. r. o. Mostné odvodňovače spoločnosti Vlček Solution s. r. o. je možné kúpiť len prostredníctvom našej spoločnosti.

V rámci úzkej spolupráce v združení spoločne vyvíjame nové výrobky a modernizujeme tie už zaužívané. Ako prvý modifikovaný výrobok bol mostný rigolový odvodňovač labe®, ktorý sme po zmenách nazvali labe®II. Procesom modifikácie prešla tiež vltava®, ktorá po modifikáciách bola pomenovaná vltava®II.

V modifikáciách pokračujeme. O vylepšeniach našich výrobkov Vás budeme priebežne informovať.

Použité: železničné mosty so štrkovým lôžkom
Prevedenie:

  • s drenážnym límcom
  • bez drenážneho límca
  • tanier s mriežkou

Varianty: vyrábané vždy na zákazku podľa dostupnej dokumentácie
Norma: ČSN STN EN 124
Materiál: koróziivzdorná oceľ

  • konštrukcia vtokovej mreže pre zaťaženie D 400
  • vtoková plocha mreže 648 cm
  • spojenie mreže s rámom pomocou nerezových skrutiek M16 s vnútorným šesťhranom
  • hrniec je opatrený drenážnymi žliabkami pre odvodnenie povrchu izolácie
  • lyžiny v hrnci umožňujú priečnu rektifikáciu
  • rektifikácia pomocou vyrovnávacích rámov, rektifikačních podložiek
  • polohu v priečnom smere vymedzujú debniace lišty
  • príruba taniera je v sklone 5° (8,5%), šírka príruby 80 mm
  • odvodňovač je vybavený lapačom nečistôt
  • štandardne je v ponuke 13 variantov odtokov
  • možnosť atypického prevedenia odtoku podľa projektu

Hlboké taniere, s lapačom nečistôt

Typ Odtok Profil Uhol
A tvarovka F DN 150 DN 150
B tvarovka F DN 100 DN 100
C-100 zo dna zvisle dole DN 100
C-150 zo dna zvisle dole DN 150
E1  zo dna DN 100, DN 150 45-90°
z boku – pozdĺžne DN 100, DN 150  0-45°
E2  zo dna DN 100, DN 150  45-90°
z boku – priečne DN 100, DN 150  0-45°
shadow

Nízke taniere, bez lapača nečistôt

Typ Odtok Profil Uhol
F tvarovka F DN 150 DN 150
G tvarovka F DN 100 DN 100
H-100 zo dna zvisle dole DN 100
H-150 zo dna zvisle dole DN 150
J zo dna – pozdĺžne DN 100, DN 150 20-90°
zo dna – priečne DN 100, DN 150  30-90°
J1 z boku – pozdĺžne DN 100  0-20°
J2 z boku – priečne DN 100  0-20
