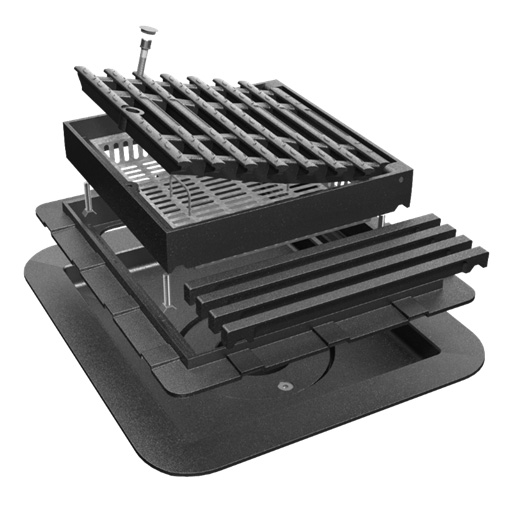

Mostné odvodňovače Vlček-KOGA - vltava®II-2014

s priečnou rektifikáciou a mrežou 500×300 mm na pánt s možnosťou prirazenia k obrubníku a rektifikáciou na skrutkách

Spoločnosť KOGA Bau s. r. o. ako člen združenia Vlček-KOGA je exkluzívnym zástupcom celého sortimentu mostných odvodňovačov spoločnosti Vlček Solution s. r. o. Mostné odvodňovače spoločnosti Vlček Solution s. r. o. je možné kúpiť len prostredníctvom našej spoločnosti.

V rámci úzkej spolupráce v združení spoločne vyvíjame nové výrobky a modernizujeme tie už zaužívané. Ako prvý modifikovaný výrobok bol mostný rigolový odvodňovač labe®, ktorý sme po zmenách nazvali labe®II. Procesom modifikácie prešla tiež vltava®, ktorá po modifikáciách bola pomenovaná vltava®II.

V modifikáciách pokračujeme. O vylepšeniach našich výrobkov Vás budeme priebežne informovať.

Použité: rigolový odvodňovač pre betónové mosty
Zaťaženie: D 400
Rozmer: 500×300 mm
Norma: ČSN EN 124
Materiál: tvárna liatina
Povrchová úprava: bitúmenový náter

  • možnosť osadenia priamo pri obrubníku – os odvodnenia 265 mm od obrubníka
  • nová konštrukcia vtokovej mreže pre zaťaženie D 400 so zúženými rebrami
  • výstupky na povrchu mreže vylepšujú hydraulické vlastnosti
  • vtoková plocha mreže 860 cm2
  • spojenie mreže s rámom pomocou nerezových skrutiek M16 s vnútorným šesťhranom
  • protihlukové tesnenie uložené v ráme mreže
  • hrniec je opatrený drenážnymi žliabkami pre odvodnenie povrchu hydroizolácie
  • koľajničky v hrnci umožňujú priečnu rektifikaciu
  • rektifikácia pomocou skrutiek alebo vyrovnávacích rámov a rektifikačních podložiek
  • polohu v priečnom smere vymedzujú debniace lišty
  • prirúba taniera je v sklone 5°, šírka príruby 80 mm
  • odvodňovač je vybavený lapačom nečistôt
  • odtok prostredníctvom F tvarovky o premiére DN150

Hlboké taniere, s lapačom nečistôt

Typ Odtok Profil Uhol
A tvarovka F DN 150 DN 150
B tvarovka F DN 100 DN 100
C-100 zo dna zvisle dole DN 100
C-150 zo dna zvisle dole DN 150
E1  zo dna DN 100, DN 150 45-90°
z boku – pozdĺžne DN 100, DN 150  0-45°
E2  zo dna DN 100, DN 150  45-90°
z boku – priečne DN 100, DN 150  0-45°
shadow

Nízke taniere, bez lapača nečistôt

Typ Odtok Profil Uhol
F tvarovka F DN 150 DN 150
G tvarovka F DN 100 DN 100
H-100 zo dna zvisle dole DN 100
H-150 zo dna zvisle dole DN 150
J zo dna – pozdĺžne DN 100, DN 150 20-90°
zo dna – priečne DN 100, DN 150  30-90°
J1 z boku – pozdĺžne DN 100  0-20°
J2 z boku – priečne DN 100  0-20
